油田污水處理裝置，包括外罐體，外罐體通過支撐腳立于地面上，所述外罐體下部設有沉淀腔，沉淀腔下部設有微孔過濾器，微孔過濾器下部設有放水閥，所述外罐體內部還設有一個分離漏斗，所述分離漏斗下部設有導通管與外罐體聯通，所述分離漏斗的外徑小于外罐體的內徑，分離漏斗通過固定架固定在外罐體內壁，所述分離漏斗上部設有進水管和出水管，所述出水管聯通水泵。

　　權利要求書

　　1.油田污水處理裝置，包括外罐體，其特征是外罐體通過支撐腳立于地面上，所述外罐體下部設有沉淀腔，沉淀腔下部設有微孔過濾器，微孔過濾器下部設有放水閥，所述外罐體內部還設有一個分離漏斗，所述分離漏斗下部設有導通管與外罐體聯通，所述分離漏斗的外徑小于外罐體的內徑，分離漏斗通過固定架固定在外罐體內壁，所述分離漏斗上部設有進水管和出水管，所述出水管聯通水泵。

　　2.如權利要求1所述的油田污水處理裝置，其特征是所述外罐體內充入清潔水，所述清潔水的水位低于出水管下端高于進水管下端。

　　3.如權利要求1所述的油田污水處理裝置，其特征是所述外罐體采用玻璃鋼一體制成。

　　4.如權利要求1或2所述的油田污水處理裝置，其特征是所述沉淀腔外側底部還設有多個出渣閥。

　　說明書

　　油田污水處理裝置

　　技術領域

　　本實用新型涉及一種油田輔助設備，尤其是涉及一種油田污水處理裝置。

　　背景技術

　　在油田采油過程中，需要向地下油層高壓注水，但是上述高壓注水有很多會溢出地面或者直接灑落地面，對油田周邊環境照成污染，因此需要對上述油田污水進行治理，但是由于上述污水含油量較低，采用現有的技術進行處理成本較高，得不償失。

　　實用新型內容

　　為了克服上述技術問題，本實用新型提供了一種油田污水處理裝置，采用的技術方案如下：

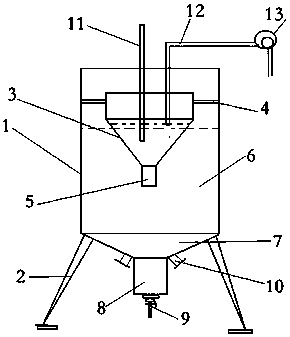

　　油田污水處理裝置，包括外罐體，外罐體通過支撐腳立于地面上，所述外罐體下部設有沉淀腔，沉淀腔下部設有微孔過濾器，微孔過濾器下部設有放水閥，所述外罐體內部還設有一個分離漏斗，所述分離漏斗下部設有導通管與外罐體聯通，所述分離漏斗的外徑小于外罐體的內徑，分離漏斗通過固定架固定在外罐體內壁，所述分離漏斗上部設有進水管和出水管，所述出水管聯通水泵。

　　進一步的，所述外罐體內充入清潔水，所述清潔水的水位低于出水管下端高于進水管下端。

　　進一步的，所述外罐體采用玻璃鋼一體制成。

　　進一步的，所述沉淀腔外側底部還設有多個出渣閥。

　　采用上述裝置，成本較低，可以有效的處理油田污水，放水閥放出的水可直接作為中水使用，出水管抽出的水可進一步進行精煉。
